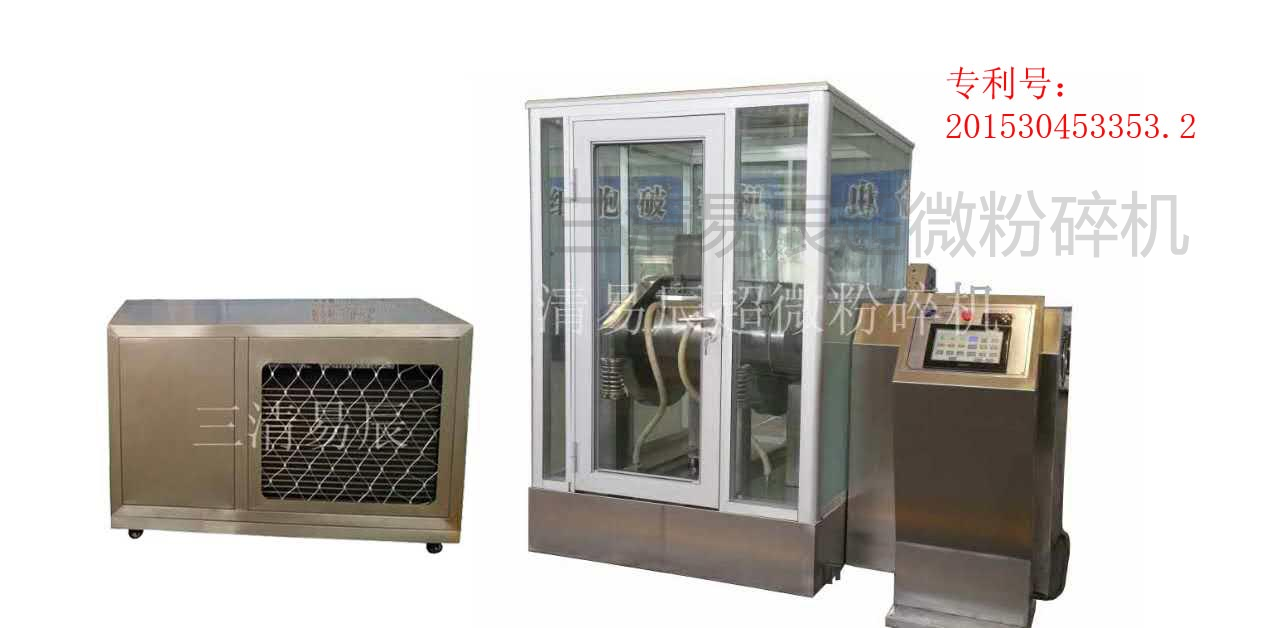

SQW-70DI超微低温粉碎机

工作原理简介：

在外界激振力的作用下，磨介作时而散开、时而聚合的抛掷运动。磨介自身做同向自转，磨介群做公转。内外层磨介不断交换位置，两两磨介不断冲撞、挤压剪切物料，使物料被挤破剪断。颗粒由大到小不断被破碎。在破碎过程中，较大颗粒先受力，先被破碎。

由工作原理可知，植物细胞群组成的颗粒，无论是由大细胞组成的颗粒，还是由小细胞群组成的颗粒，只要其整体尺寸相当，其受挤压，冲击的机会是均等的。即在药材的粉碎过程中，不论大细胞群还是小细

胞群只要其整体尺寸相当其被粉碎的机率是相同的。

粉碎过程全密闭不分级方式（药物成分的保存）

众所周知中药成分复杂，包括生物碱、甙、挥发油、有机酸、黄酮等，这些有效成分往往存在于药物的不同部位中，如人参皂甙在皮层含量高于芯材，而芯材中淀粉含量高，在粉碎时芯材粉碎易于皮层，若采用选择性粉碎方式（即少磨多筛方式）则会造成易粉碎物质先成微粉，而难粉碎物质则会成渣扔掉。同

时药物中的挥发性成分也会在气力分级中随大量气体带走。

三清易辰微粉机在设计之初就考虑到中药成分的多样化及复杂性，在粉碎工艺上采用多磨不筛的方法，利用第三代振动磨粉碎理论（选择性粉碎大粒子），全密闭操作不分级，防止成份偏析及损失。

有效的压缩粉碎方式（精密复合化带来的生物利用度提高）

由于该压缩粉碎方式的作用力方式为高加速度冲击+剪切，物料在双向复合力的作用下压缩撕裂破碎，该粉碎作用力的大小不受物料质量的影响，对于质量小的物料一样受到大作用力。对于同批次灵芝用两种不同作用力方式微粉碎后灵芝多糖溶出测定结果表明：经三清易辰微粉机粉碎灵芝比气流粉碎的灵芝多糖溶出量多40%。电镜照片观察也有明显区别。这种粉碎作用力方式会造成物料晶格破坏，用非压缩粉碎方式无论做多细，不会破坏晶体形状。以茶碱粉碎为例采用非压缩粉碎后细度增加，但晶型保持原状；采用三清易辰微粉机粉碎则见不到原状晶型，呈不定型微粒子复合体，其比表面积远远大于前者。

解决了中药粉碎作业存在的各种问题

强纤维性（如灵芝、甘草等）      高糖高粘性（如枸杞子、麦冬等）      树 脂 类（如乳香、没药等）

强 韧 性（如羚羊角、海马等）     动 物 类（如蝎子、水蛭等）         矿 物 类（如朱砂、信石等）

1、 中药剂型改革、提高疗效、降低用药量及提高微粉工艺水平

新型中药微粉饮片300目                         生粉软胶囊制剂（人参软胶囊）

一步法膏体制备（六味地黄软胶囊）               透皮（膜）制剂

实现无辅料或少辅料造粒、压片（谓尔舒）         率（最小型6L设备：朱砂每小时25Kg）

以降低服用量和提高疗效为目的（八味地黄丸）     减少用药量80%—90%，改革中药汤剂（调心调胃汤）

降低药材消耗（覆盆子减少损耗20%）    低温保质粉碎，新鲜中草药及鲜活动物组织（乌鸡、螃蟹等）

喷雾制剂                         实现优于±1‰均匀度的复合化和精密包覆 (人工牛黄)

技术参数简介：

SQW-70DI中型低温生产型

公称容积：70L

功    率：5.5KW电磁制动式

电源电压：3相380V

装 料 量：10-20L/次

运行方式：座式自动翻转式

冷却方式：制冷机

符合GMP标准

三清易辰超微低温粉碎机的优良特点及特殊性能

A、粉碎效率高：对于任何纤维状、高韧性、高硬度及含水量小于6%的物料均可适应，能耗低、温度低，避免发生物料高温氧化、变质和有效成分的损失和偏析。粉碎过程全密闭无粉尘溢出，充分改善作业环境。

B、粉碎能力强 ： 粉碎无残渣。适合干式和湿式粉碎，湿式粉碎时可加入水、酒精或其它溶剂。适于中心粒径为150目～10000目(1.3μm )的粉碎要求，使用特殊工艺时可达1～0.1μm。对花粉、灵芝孢子粉等孢子类要求打破细胞壁的物料，其破壁率高于98% 。

C、GMP设计：按GMP设计，采用符合药品、食品生产标准要求的304不锈钢制作，与物料接触部位为抛光不锈钢，内部边角圆弧过度，全密闭作业无粉尘污染、无物料损耗。

D、运行方便：结构紧凑合理占地面积小，无需配备空压机、输送管道和除尘收尘等装置，接上水电即可投入运行。易于组装拆卸与换料；可用水、淀粉、酒精等清洗消毒；配备复合隔声罩生产噪音低。

E、操作简便：劳动强度低，容易操作，便于拆卸清洗与日常维护。

F、型号齐全：既有适合工业化生产的大、中型设备，也有适合小批量生产或科研试验所需的小型设备。

G、应用范围：适于品种特性各异、差别较大的动(植)物、矿物药材和(保健)食品原料，如韧性、脆性、高(低)硬度、含纤维量大、含油率高或含糖量高的物料。

H、外观：不锈钢全封闭，亚光不锈钢板制作。

I、精密包覆 ：可进行两种及两种以上物料的微粒精密复合化及包覆、高固含量强力均质和超强乳化作业。

J、低温保质粉碎，新鲜中草药及动物鲜活组织粉碎。

K、温度可控 ：粉碎温度可通过调节冷却水的温度和流量来控制。需低温粉碎时，配置制冷系统最低温度可至－35℃.

其他工艺应用方法

1、在化妆品行业中的应用：通过三清易辰微粉碎细胞破壁后，起效时间短，吸收更充分，药效更全面，作用更明显。还可将一些鲜活药物粉碎后直接制成化妆品。

2、在兽药行业中的应用：三清易辰微粉技术是绿色兽药的有效实施手段，（中药）兽药经细胞破壁后能有效提高药效、降低成本、解决药物残留、提高安全性。中药微粉在水中快速分散并悬浮，经自动饮水机供畜正常饮用，有效的解决了药物沉淀及用药量不均而导致药效降低的问题。

3、贵细料的应用，无损耗，真正做到“有限资源，极限利用”。

4、精密混合（实现优于±1‰均匀度的复合化和精密包覆）

5、对于成型的影响（含包衣）

1）、对于片剂及胶囊，改进溶出速率，提高生物利用度；改进外观及颗粒含量均一性；纤维弹性降低，易于制粒，压片；胶囊增加比重，提高胶囊装填量；

2）、对于软胶囊，提高主药与基质的混合均一性，减少沉降；由于提高了主药粒度，因此可相应减少基质用量，降低成本；等积状粒子，触变性，粒度级配，压缩粉碎。

3）、对于软膏，凝胶等外用制剂，提高主药与基质的混合均一性；提高外观细腻度；粒度降低，

便于透皮吸收，提高疗效；
